Leica Absolute Tracker ATS600

Le premier laser tracker à scanning direct au monde

Une numérisation directe plus rapide et plus facile grâce à de nouvelles fonctionnalités

Simplify your workflows and measure complex surfaces with unmatched precision.

Souhaitez-vous en savoir plus ?

The ATS600 transforms your large-scale measurement by combining point-by-point precision with advanced laser scanning.

Delivering metrology-grade accuracy, it integrates seamlessly into your workflows for fast, non-contact measurements, without the need for targets or post-processing.

Customisable scanning speeds and user-defined areas make it a flexible solution for diverse applications.

  • Streamline inspections: Speed up your large-scale inspections with customisable scanning speeds, direct scanning up to 60 metres, and user-defined areas using selective scanning technology.
  • Improve accuracy: Achieve metrology-grade precision with the Scanning Absolute Distance Meter (ADM), delivering measurements accurate to 300 microns without you needing a reflector.
  • Boost efficiency: Simplify your workflows with one-user operation, built-in WiFi, and seamless integration into metrology software, giving you a shorter setup time and faster results.

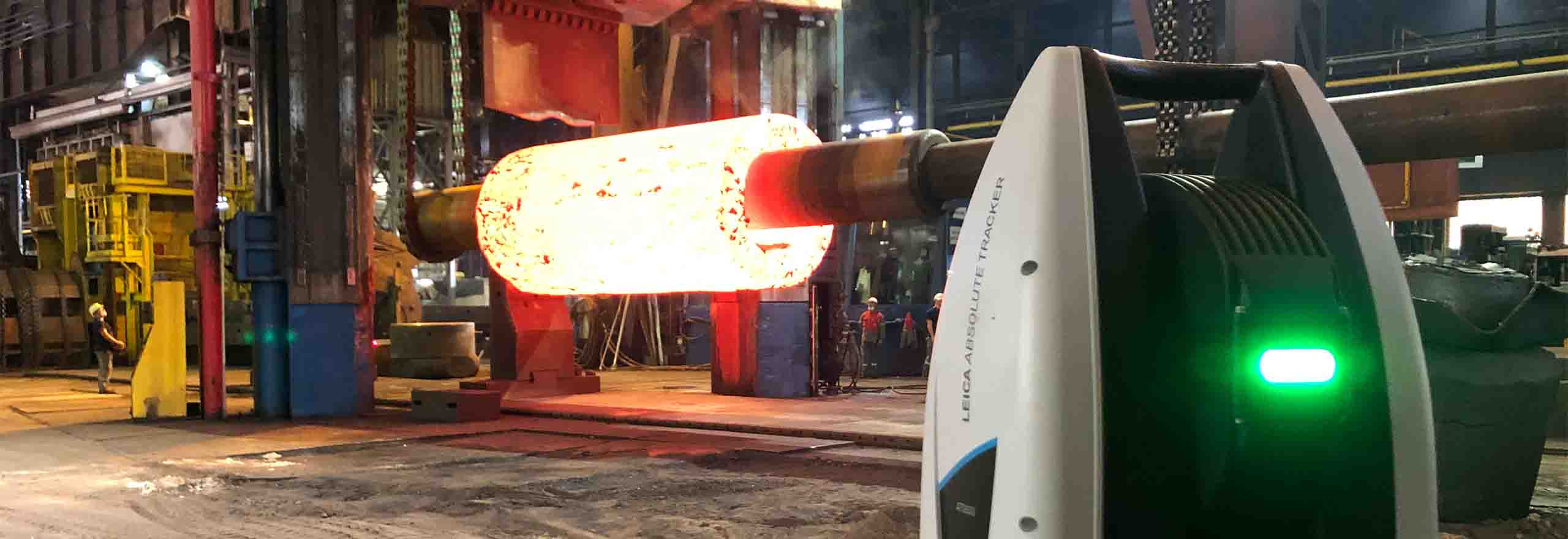

Introducing the Leica Absolute Tracker ATS600


See how the Leica Absolute Tracker ATS600 has allowed Samsung C&T construction sites to make their measurements more accurate, in turn boosting safety and creating simpler workflows.

ATS600 : Alignement de panneaux solaires avec la numérisation directe

Assemblage assisté par la métrologie dans le cadre du projet de fusion nucléaire ITER

Analyse de la déviation du buoclier de roulement dans un ensemble turbine à la centrale nucléaire de Temelin

Spécificités et avantages

Le Distancemètre Absolu (ADM) à scanning
Le premier ADM à scanning permet au Leica Absolute Tracker ATS600 de définir avec précision la position d’un point à l’aide de coordonnées 3D avec ou sans réflecteur, en réalisant des mesures de points individuels par laser tracker standard ou en numérisant une surface jusqu'à une distance de 60 mètres sans cible au point de mesure.

Densité de points variable
La densité de points de la grille de mesure de surface générée par l’ATS600 est entièrement configurable par l’utilisateur et permet à celui-ci de trouver l’équilibre parfait entre la qualité des données et la vitesse du processus.

Scanning sélectif
Avec l’ATS600, vous mesurez juste ce qu'il vous faut. Définissez la zone de mesure cible avec la caméra grand angle intégrée ou à l’aide des données CAO de votre logiciel, et le système limitera la mesure à la zone requise. Vous n’avez pas besoin de passer en revue les données d'un scan 360° pour obtenir quelques degrés de données de mesure utiles.

Grande autonomie
Réalisant des mesures sans réflecteur, le Leica Absolute Tracker ATS600 s’affranchit d'une des composantes les plus onéreuses du relevé, à savoir l'opérateur au point de mesure, et convient à des processus de mesure automatisés.

Flux métrologiques
Conçu pour des tâches métrologiques, l’ATS600 est de série entièrement compatible avec toutes les suites logicielles métrologiques courantes et s'interface ainsi parfaitement dans les processus métrologiques établis et les standards de traitement de données.

PowerLock
Comme les autres modèles Absolute Tracker, l’ATS600 intègre de série la fonction PowerLock emblématique lors de mesures sur réflecteur et rétablit ainsi automatiquement le verrouillage sur la cible sans intervention de l’utilisateur.

Mesure combinée
L’ATS600 associe d'une manière très performante le scanning direct et la mesure sur réflecteur dans le même cycle, qu'il s'agisse de contrôler la qualité de grandes pièces en utilisant le scanning pour les surfaces et un réflecteur pour les caractéristiques, ou qu'il s'agisse de procédures de construction et d'ajustement dans lesquelles le scanning fournit une image complète du montage, et la mesure sur réflecteur, une référence de position plus précise.

Alimentation par batterie
L’ATS600 peut aussi être alimenté par une batterie remplaçable à chaud, permettant une installation simple et rapide sans câble pratiquement partout pour améliorer la portabilité. Une fonctionnalité idéale pour un laser tracker qui se destine à des zones de travail étendues.

Connectivité WiFi
La connectivité WiFi intégrée de l’ATS600 augmente encore plus la portabilité du système, en facilitant aussi la commande de l'instrument. Celui-ci ne nécessite qu’un seul opérateur.

Certification IP54
Caractérisé par l’indice de protection IP54, l’ATS600 est protégé contre la poussière et d'autres impuretés, ce qui permet au laser tracker d'intervenir dans les environnements les plus rudes.

MeteoStation
Un système de surveillance environnementale intégré vérifie des paramètres tels que la température, la pression et l'humidité, en vue d'un enregistrement de mesures précises, indépendamment des conditions ambiantes.

Fonction Verticalité (OTG)
La fonction Verticalité (OTG) permet des mesures avec l’axe Z aligné sur la gravité, et est idéale pour des tâches de nivellement et d'alignement, comme la construction et l'inspection d'outils et de fixations.

Conception tout-en-un
Comme tous nos systèmes laser tracker, l’ATS600 est entièrement axé sur la portabilité. Il pèse moins de 15 kilogrammes et peut être transporté en toute sécurité dans une valise standard.

Asset-Management en temps réel
L'AT960/AT930/ATS600 sont entièrement compatibles avec Metrology Asset Manager, la solution leader dans le monde de l'industrie 4.0, pour la gestion des performances des ressources. Basé sur des données collectées en temps réel et reportées dans un tableau de bord centralisé et convivial, Metrology Asset Manager a été optimisé pour la gestion des systèmes laser trackers. Il est un élément essentiel de toute stratégie de fabrication intelligente.

Demande de produit ou de démonstration

  • Spécificités et avantages

    Le Distancemètre Absolu (ADM) à scanning
    Le premier ADM à scanning permet au Leica Absolute Tracker ATS600 de définir avec précision la position d’un point à l’aide de coordonnées 3D avec ou sans réflecteur, en réalisant des mesures de points individuels par laser tracker standard ou en numérisant une surface jusqu'à une distance de 60 mètres sans cible au point de mesure.

    Densité de points variable
    La densité de points de la grille de mesure de surface générée par l’ATS600 est entièrement configurable par l’utilisateur et permet à celui-ci de trouver l’équilibre parfait entre la qualité des données et la vitesse du processus.

    Leica-Absolute-Tracker-ATS600Scanning sélectif
    Avec l’ATS600, vous mesurez juste ce qu'il vous faut. Définissez la zone de mesure cible avec la caméra grand angle intégrée ou à l’aide des données CAO de votre logiciel, et le système limitera la mesure à la zone requise. Vous n’avez pas besoin de passer en revue les données d'un scan 360° pour obtenir quelques degrés de données de mesure utiles.

    Grande autonomie
    Réalisant des mesures sans réflecteur, le Leica Absolute Tracker ATS600 s’affranchit d'une des composantes les plus onéreuses du relevé, à savoir l'opérateur au point de mesure, et convient à des processus de mesure automatisés.

    Flux métrologiques
    Conçu pour des tâches métrologiques, l’ATS600 est de série entièrement compatible avec toutes les suites logicielles métrologiques courantes et s'interface ainsi parfaitement dans les processus métrologiques établis et les standards de traitement de données.

    PowerLock
    Comme les autres modèles Absolute Tracker, l’ATS600 intègre de série la fonction PowerLock emblématique lors de mesures sur réflecteur et rétablit ainsi automatiquement le verrouillage sur la cible sans intervention de l’utilisateur.

    Mesure combinée
    L’ATS600 associe d'une manière très performante le scanning direct et la mesure sur réflecteur dans le même cycle, qu'il s'agisse de contrôler la qualité de grandes pièces en utilisant le scanning pour les surfaces et un réflecteur pour les caractéristiques, ou qu'il s'agisse de procédures de construction et d'ajustement dans lesquelles le scanning fournit une image complète du montage, et la mesure sur réflecteur, une référence de position plus précise.

    Alimentation par batterie
    L’ATS600 peut aussi être alimenté par une batterie remplaçable à chaud, permettant une installation simple et rapide sans câble pratiquement partout pour améliorer la portabilité. Une fonctionnalité idéale pour un laser tracker qui se destine à des zones de travail étendues.

    Connectivité WiFi
    La connectivité WiFi intégrée de l’ATS600 augmente encore plus la portabilité du système, en facilitant aussi la commande de l'instrument. Celui-ci ne nécessite qu’un seul opérateur.

    Certification IP54
    Caractérisé par l’indice de protection IP54, l’ATS600 est protégé contre la poussière et d'autres impuretés, ce qui permet au laser tracker d'intervenir dans les environnements les plus rudes.

    Absolute-Tracker-ATS600_2MeteoStation
    Un système de surveillance environnementale intégré vérifie des paramètres tels que la température, la pression et l'humidité, en vue d'un enregistrement de mesures précises, indépendamment des conditions ambiantes.

    Conception tout-en-un
    Comme tous nos systèmes laser tracker, l’ATS600 est entièrement axé sur la portabilité. Il pèse moins de 15 kilogrammes et peut être transporté en toute sécurité dans une valise standard.

    Fonction Verticalité (OTG)
    La fonction Verticalité (OTG) permet des mesures avec l’axe Z aligné sur la gravité, et est idéale pour des tâches de nivellement et d'alignement, comme la construction et l'inspection d'outils et de fixations.

    Asset-Management en temps réel
    L'AT960/AT930/ATS600 sont entièrement compatibles avec HxGN SFx | Asset Management, la solution leader dans le monde de l'industrie 4.0, pour la gestion des performances des ressources. Basé sur des données collectées en temps réel et reportées dans un tableau de bord centralisé et convivial, SFx Asset Management a été optimisé pour la gestion des systèmes laser trackers. Il est un élément essentiel de toute stratégie de fabrication intelligente.
